为了实现从RTP公司的聚乳酸（PLA）基于RTP公司的制品中的物品中的最佳性能，重要的是要了解这些材料的适当注塑条件。PLA是半结晶聚酯热塑性塑料。由于聚酯易于水解，因此模塑商必须特别注意，以确保在模塑之前干燥材料。与其他半结晶聚酯类似，通过改变模塑条件，可以将PLA模塑成无定形或结晶形态。
干燥
PLA是一种吸湿热塑性塑料，可容易地吸收来自大气的水。甚至少量水分的存在将在熔体相中水解PLA，降低分子量并导致性能丧失。在注射成型之前，我们建议将含有化合物的所有PLA通过干燥剂干燥器干燥至低于0.02％（200ppm）的水分含量，其能够递送空气，露点为-40°F（-40°C）。
RTP公司将供应的大多数PLA化合物将具有非晶颗粒。当在130°F（55℃）的玻璃化转变温度（Tg）上方加热时，这些颗粒可以在表面上变得粘稠/粘性。重要的是，干燥温度不超过130°F（55°C）或颗粒将粘在一起，不会流出干燥器。与其他聚合物，即PLA / PC杂种的合金可以在较高温度下干燥。
无定形与晶体形态
PLA真正是半结晶树脂，并选择是否包括成核剂和模塑温度的选择，可以决定最终部分是否具有无定形或结晶形态。
如果施用不会暴露在120°F（50℃）的温度下，则在无定形形态中可以接受模具PLA。无定形形态通过不添加任何成核剂并使用控制在小于75°F（24℃）的温度的模具表面温度来实现。模具温度高于这将导致部件粘在模具中，并且在喷射时非常柔软柔韧。
如果申请将在130°F（55℃）的Tg高于130°F（55℃）的温度，或者将在中等压力下暴露于120°F（50°C），即50psi（340kPa），RTP公司建议PLA处于晶体状态。通过添加成核剂来实现晶体形态（RTP公司提供标准循环或快速循环成核剂）。必须在高于180°F（82℃）的温度下，优选约220°F（105℃），并且模具关闭时间必须超过60秒，以进行标准循环或40秒，以进行40秒，以便快速循环核代理人。这对于1/8英寸（0.32厘米）厚的零件典型。根据浇口和转轮厚度和喷射器设计，可以在减小的循环时间下喷射较薄的部件。模具温度小于180°F（82°C）或更短的循环时间将导致部件粘在模具中并在喷射时非常灵活。它可能听起来令人反感，但对于核心的解放军，您希望将模具温度提高到200°F（93°C）以上，使部件在喷射时更加致命。
典型的排核PLA零件的故障排除顺序是:
- 将模具温度调高至200°F(93°)以上
- 增加闭合模量（标准循环成核剂以上60秒，快速循环成核剂以上40秒）
- 尽可能地降低熔体温度
- 上述建议不适用于与另一种聚合物合金或混合的PLA，即PLA / PC杂种，因为其他聚合物通常会抑制PLA结晶的能力。这些合金的详细成型条件给出了特定配方的产品数据表。

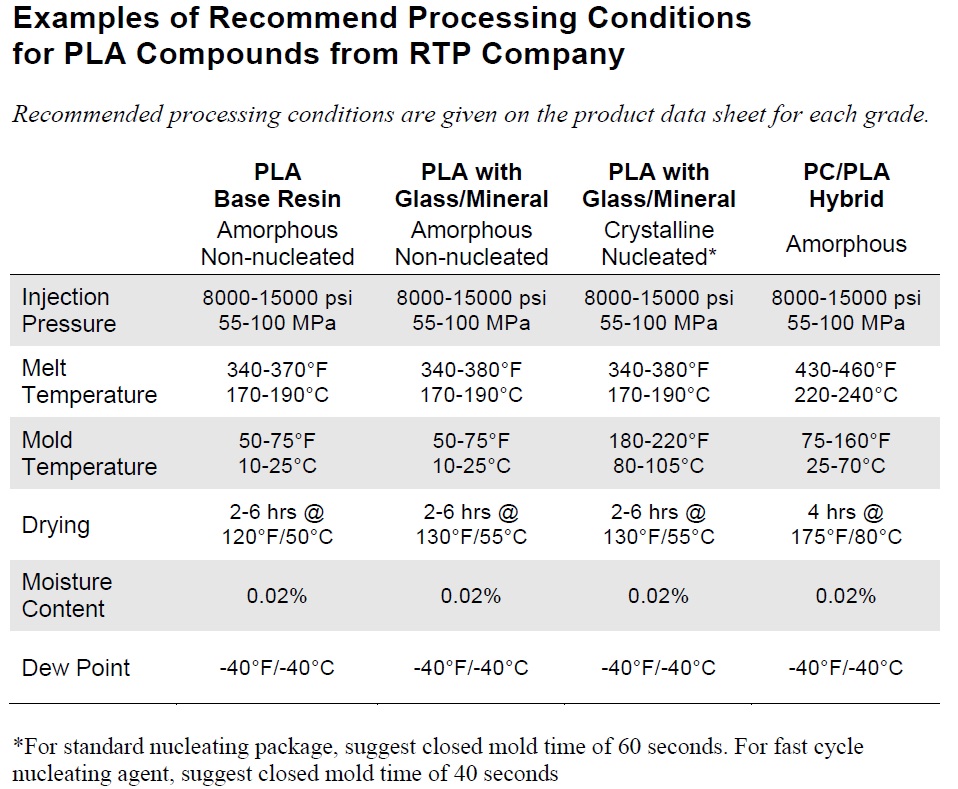

- RTP公司PLA化合物的推荐加工条件示例
- 推荐的处理条件在每个等级的产品数据表上给出。
