热塑性弹性体模塑指南:
超模制的设计考虑因素
典型的TPE硬度范围 | 浇口拉米型 |
---|---|
> 60岸a | 60到90岸a |
Z型,常规 | 底切,松树 |

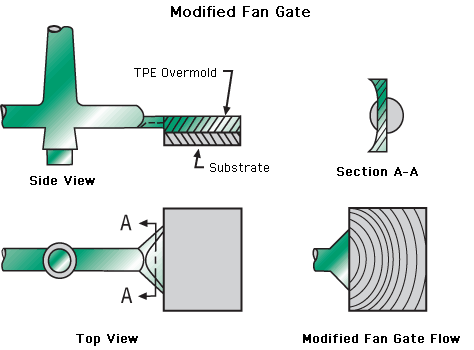

门控建议书
- 最厚的TPE墙横截面的门
- 优化零件几何和化妆组件偏好的门型
- 应定制与组件壁的栅极方向
- 栅极可以与添加的“流动”通道组合使用,以确保压力的最小模压
- 熔融流动的垂直栅极(以90°角) - 可导致“喷射”表面效应
- 需要考虑相对于针织线的确切门位置
- 超大的TPE门 - 将减少熔融TPE流动的剪切速率。利用“钢铁安全”实践,开始逐步逐步增加
门控避免
- 应该避免非常长的流动路径(大于200:1 L / T)
- 避免将薄截面涂布成组件
- 通常不应在芯销附近的栅极,以最大限度地减少熔体流动阻塞
通风口
- 通风的目的是撤离车道系统和部件空腔中的所有夹带空气。
- 足够的通风在复杂和长长的流道系统中是最关键的。建议使用完全外围通风 - 如果不可能,请在填充末端通风口直接与闸门相对。
- 通风深度:0.0005至0.0010英寸(0.0127-0.0254 mm)深 - 0.00075(0.1905 mm)最佳。
- 陆地长度:排气深度的最小值0.040英寸(1.016 mm)。
- 景深(通风耗尽):> 0.060(> 1.524 mm)
