肋骨应遵循如下所示的比例厚度准则。如果肋相对于部分壁太厚，你可能会经历下沉，空洞，翘曲，焊缝，和更长的周期时间。在流动管路中布置肋板，以改善填充和防止空气滞留。
- 冷却和顶针
-
冷却

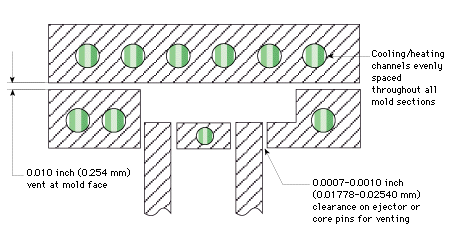

模具必须提供足够的冷却，以利用增强化合物更快的冷却速度。较差的冷却导致模具温度上升和更长的循环时间。不适当的加热会导致空洞、短裂和表面光洁度差。如果模具设计允许，冷却和加热通道应该直接位于模具镶件和型芯中。
喷射器别针
应位于零件最重的部分，以减少变形时，它离开核心。它们应该在零件表面尽可能地保持平衡。增强热塑性塑料需要更多的引脚，由于较低的模具收缩和更大的潜在阻力逐出。
- 发泄
-

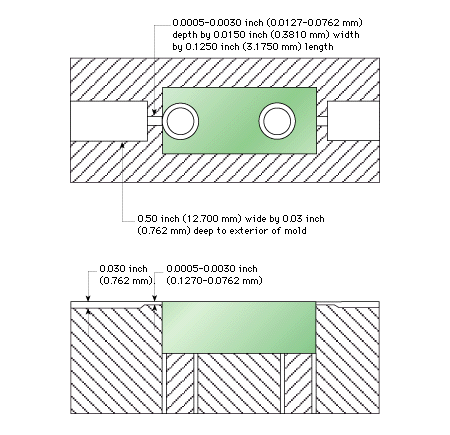

适当地排气腔是非常重要的。不充分的排气会导致气体燃烧，焊缝强度差和未填充零件。由于压力积聚不足，太多的排气会导致过多的闪光和不良的焊缝。通风主要应该位于填充的最后一点和焊缝发生的地方。排气口尺寸取决于聚合物的粘度，可以在0.0005 - 0.0030英寸(0.0127 - 0.0762 mm)深范围内变化。排气装置也可用于除钉、动芯和模具镶件周围。
